TS5

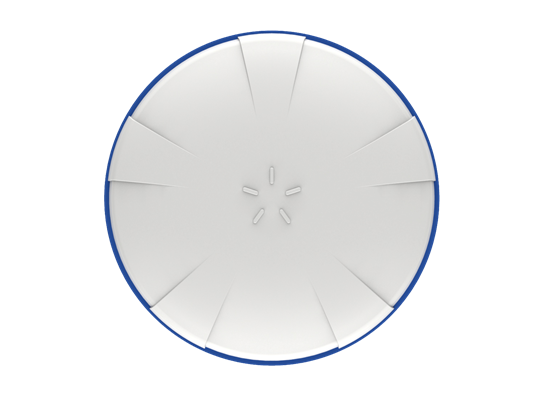

TS5 小型化RTK系统

作为中海达旗下又一生力军，北斗海达首款小型化RTK系统TS5从定义上就带有浓浓的民族色彩，源自北斗七星之首天枢星简称TS，采用中海达完全自主知识产权多模多频RTK算法，“北斗”与“中国芯”强强联合，全新信号跟踪技术，轻量化结构设计，适应恶劣复杂环境的高精度测量作业，将这份民族骄傲内化于心，外化于形。

性能优势：

◇     小型化RTK系统，镁合金外壳，体积更小，重量更轻；

◇     全频段空气天线，卫星信号接收能力强；

◇     高性能测量引擎，多星系统内核，性能强大精度稳定，支持单北斗解算，完美兼容各种CORS系统。

◇     8GB超大存储空间, 可存储连续200天静态数据；

◇     机身NFC识别,功能超连接更快更高效;

◇     Mini USB通用接口让交互变得更快捷；

◇     配备iHand30全强固智能手薄，内置4G全网通，支持快充，支持OTG；

◇     专为Android系统开发定制的智能测量软件Hi-Survey；

◇     内置收发一体，电台,功率高低可选，频道116个可调；

◇     可拆卸5000mAh超大电池，标配2块，进口电芯，更耐用，；

◇     高性能外挂电台,功率四档可设，最大30W,116个频道可调；

◇     小型化仪器箱，重量更轻，体积更小，携带方便；

◇     专业安卓测量软件Hi-Survey，全面的道路算法，支持离线地图和dxf/shp数据导入；

技术参数：

GNSS配置 系统内核：采用多星系统内核

通道数：440

BDS：B1、B2、B3

GPS：L1C/A、L2C、L2E、L5

GLONASS：L1、L2

GALILIEO(预留)

SBAS(预留)

输出格式：ASCII：NMEA-0183，二进制码

定位输出频率：1Hz~20Hz

差分支持：CMR、RTCM2.X、RTCM3.0、RTCM3.2

静态格式支持：GNS静态数据

数据存储：内置8G存储器

精度和可靠性[1] RTK定位精度：平面：±（8+1×10¯6D）mm

                         高程：±（15+1×10¯6D）mm

静态定位精度：平面：±（2.5+0.5×10¯6D）mm

                         高程：±（5+0.5×10¯6D）mm

初始化时间：＜10秒

初始化可靠性：＞99.99%

内置3G网络通信模块：

WCDMA/HSDPA/EDGE/GPRS

双模蓝牙通信,NFC闪联

内置收发一体电台：

功率：0.5W/1W/2W可调，   频段：450MHz-470MHz

传输速率：19.2kbps/9.6kbps可调，   频道数：116个频道可调

外挂电台 功率：5W/10W/20W/30W可调，电台频段：450MHz-470MHz

传输速率：19.2kbps/9.6kbps可调，   频道数：116个频道可调

用户界面 面板：单按键

LED指示灯：卫星灯、信号灯、电源灯

I/O端口 5芯接口，USB接口，TNC接口，SIM卡槽

智能语音 语音播报：可报告接收机工作状态

功能自检：语音播报接收机自检结果

电气物理特性 电池：高容量锂电池5000mAh/块（2块），可拆卸

单块电池网络移动站连续工作时间10小时以上[2]

输入电压：直流6~28V DC

尺寸：Φ164mm×83.5mm

重量： ≤1.4kg（含电池）

功耗：4.2W

材料：外壳采用镁合金材料

环境特性 防尘防水：IP67，可抗1米水下临时浸泡，完全防止粉尘进入

防摔：抗2米高测杆自然跌落

相对湿度：100%抗冷凝

工作温度：-40℃~＋75℃

存储温度：-55℃~＋85℃

"注： [1]测量精度、可靠性受多种因素干扰，包括卫星几何分布、卫星数、观测时间、卫星星历、电离层状况及多路径等。

        [2]电池工作时间与工作环境、工作温度及电池寿命有关。"
